SNAP® - DNG

The installation of rubber grommets is usually done manually. However, this process can be made more efficient when handling larger quantities. The video demonstrates a simple assembly aid that can be easily made. Alternatively, a piece of coated wire or nylon cord with a diameter of approximately one millimeter can be used.

To do this, a wire loop is guided through the hole and placed in the circumferential groove of the grommet. The grommet should be positioned so that its lower edge touches the rim of the hole. With a gentle pull, the rubber part can then be completely pulled into the hole.
Ihre Auswahl
  • Auswahl aufheben
  • M 12 / PG 7
  • M 16 / PG 9
  • M20
  • M25
Ihre Auswahl
  • Auswahl aufheben
  • 1,0 - 5,0
Ihre Auswahl
  • Auswahl aufheben
  • 12,5
  • 16,5
  • 20,5
  • 25,5
Ihre Auswahl
  • Auswahl aufheben
  • 3,0 - 5,0
  • 5,0 - 7,0
  • 7,0 - 10,0
  • 10,0 - 14,0
Ihre Auswahl
  • Auswahl aufheben
  • 19,0
  • 22,25
  • 27,0
  • 32,0
Ihre Auswahl
  • Auswahl aufheben
  • 22,25
  • 22,75
  • 24,5
  • 24,25
Ihre Auswahl
  • Auswahl aufheben
  • 10,5
  • 11,0
  • 12,5
  • 12,75

Produktfilter

vorheriges nächstes
technische Zeichnung
EPDM-Material
  • uv- und ozonresistent
  • chemikalienbeständig
  • Temperaturbereich -40°C...+130°C

Toleranzen nach (DIN ISO 3302, Teil 2 M2F)

Alle Angaben in Millimeter (mm)

Irrtum vorbehalten

Datenblatt als PDF-Datei herunterladen
Artikel
Nr.
Nennmaß
Wand-
stärke
Loch Ø
Kabel Ø
Gesamt Ø
Gesamt-
höhe
Höhe
Material /
Farbe
Muster
auswählen

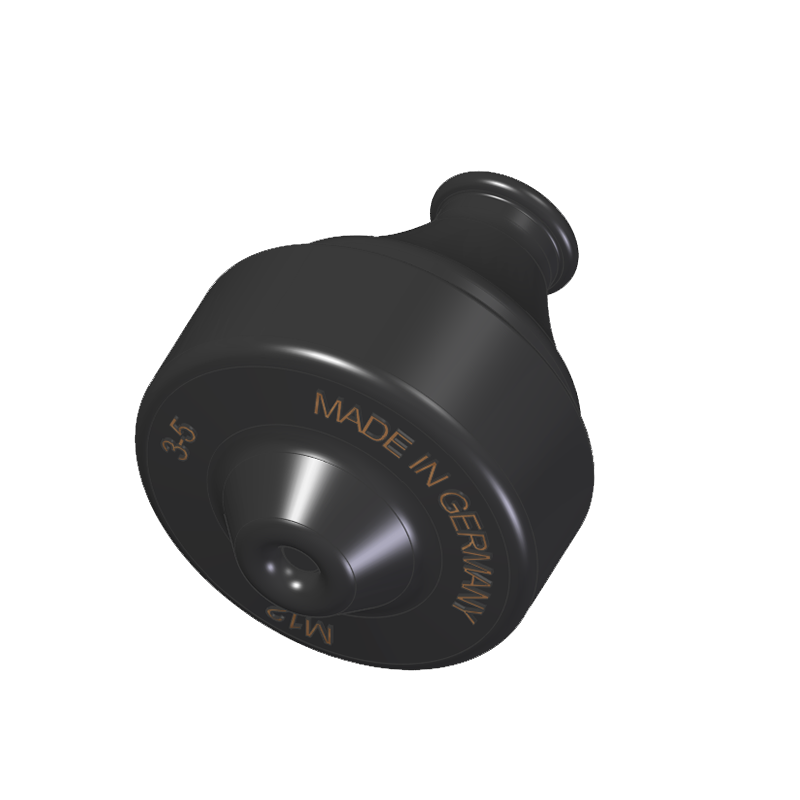

4500

M 12 / PG 7

1,0 - 5,0

12,5

3,0 - 5,0

19,0

22,25

10,5
EG

EB

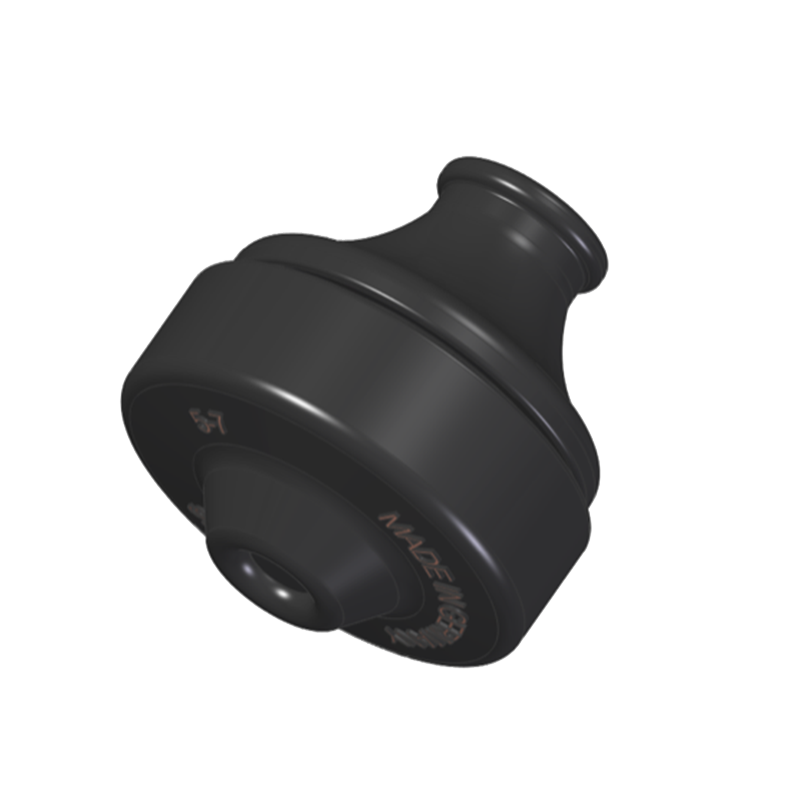

4501

M 16 / PG 9

1,0 - 5,0

16,5

5,0 - 7,0

22,25

22,75

11,0
EG

EB

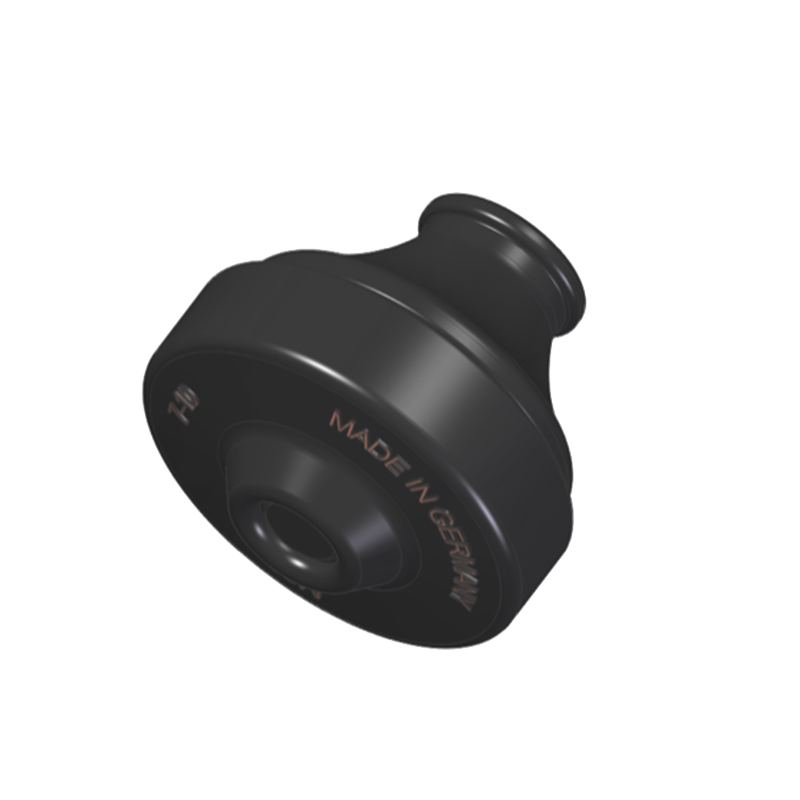

4502

M20

1,0 - 5,0

20,5

7,0 - 10,0

27,0

24,25

12,5
EG

EB

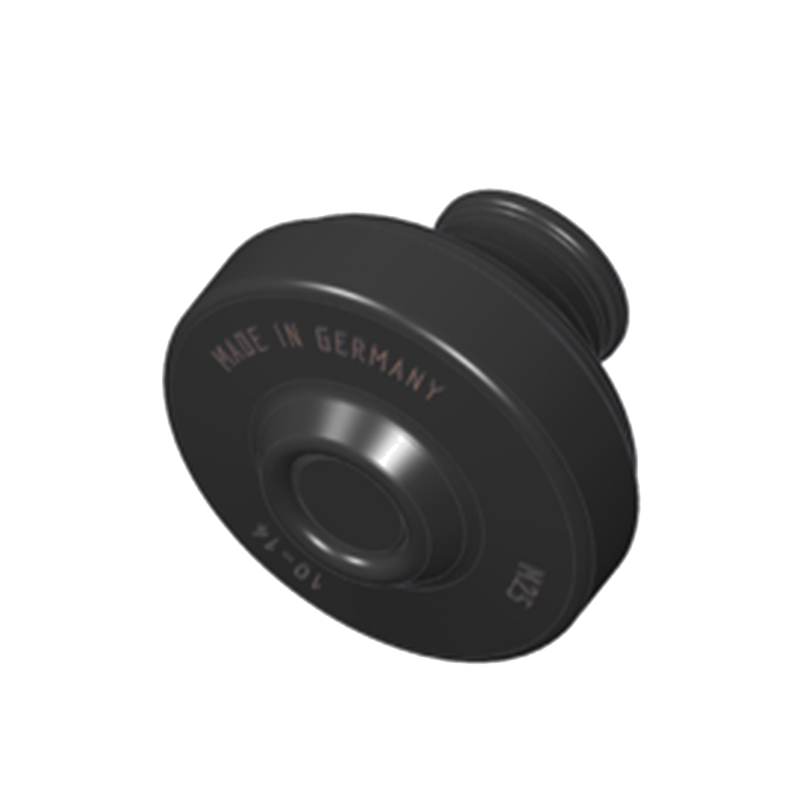

4503

M25

1,0 - 5,0

25,5

10,0 - 14,0

32,0

24,5

12,75
EG

EB

  • EG = EPDM, grau
  • EB = EPDM, schwarz
